项目难点

变电站项目投资大、专业范围广、线路复杂，工程的建设管理又是整个变电站线路建设全过程中最重要的环节，管理水平的高低直接影响到变电站的应用安全。传统施工管理主要以人工管理的方式为主，导致变电站在建设过程中的数据呈现碎片状、信息资源缺乏整合、难以满足变电站建设的多样化需求。

数字孪生技术助力变电站项目高效建设

工程现场进度三维决策和展示系统运用可视化模拟来进行施工进度管理，在BIM模型的基础上增加了时间维度，项目施工进度数据与BIM模型中的工作包进行同步，把工程的施工概况更加直观地表现出来，让业主以及各项目负责人得以实时查看工程项目的进度，实现足不出户，通过平台获知工程施工进度情况。

变电站项目建设成果展示

变电工程建设线路及建设进度展示

变电站工程现场三维进度展示

变电工程建设线路及建设进度展示

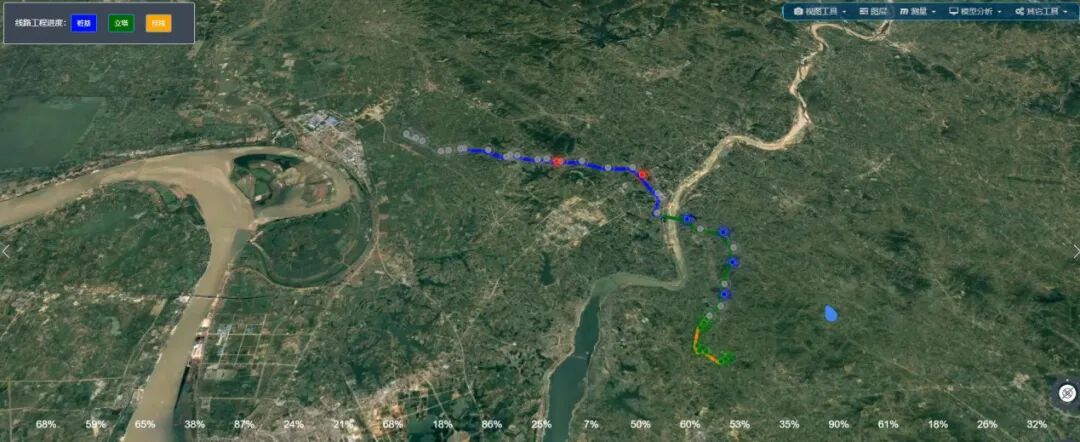

在系统的变电线路模块中，我们与现场各施工单位施工组织计划相匹配，同时通过现场各单位的实际工程进度反馈，最终形成变电站分布线路三维展示，我们可以清晰地看到线路工程中各杆塔的分布位置、基本信息、以及每个杆塔的建设进度情况、总体线路工程的进度情况，及时了解全线施工情况。

桩基、立塔、挂线进度展示

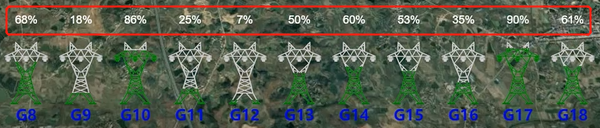

每个杆塔的整体建设进度情况

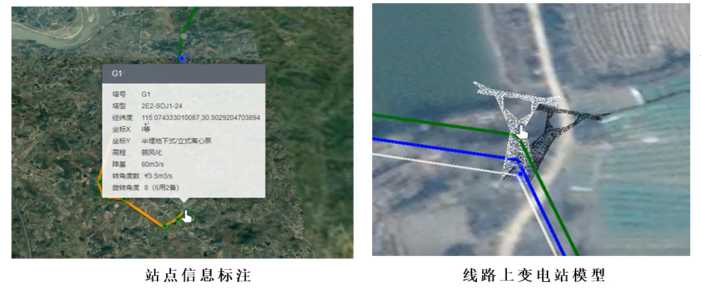

施工点位标注——工程人员可以根据需求将杆塔模型及工程点信息放在施工点位上。

各个杆塔建设情况

平台以数字化模型为载体，关联施工过程中的进度、质量等信息，利用BIM模型形象直观的特性，为项目的进度管理提供数据支撑

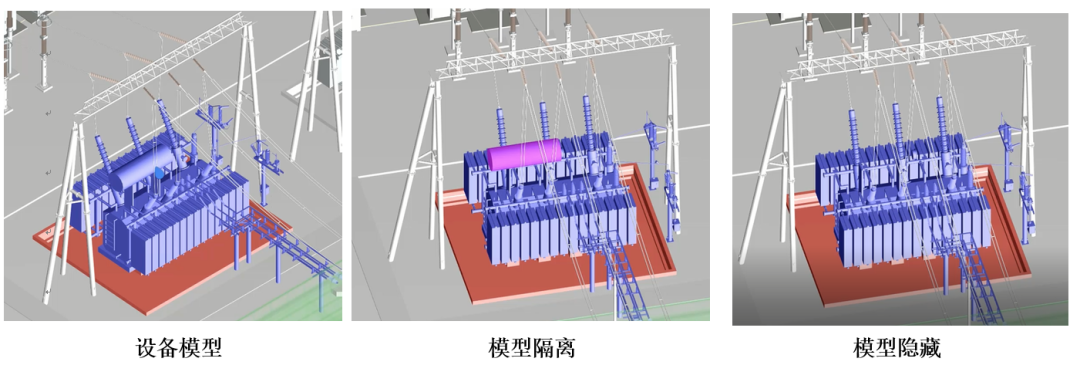

轻量化BIM模型

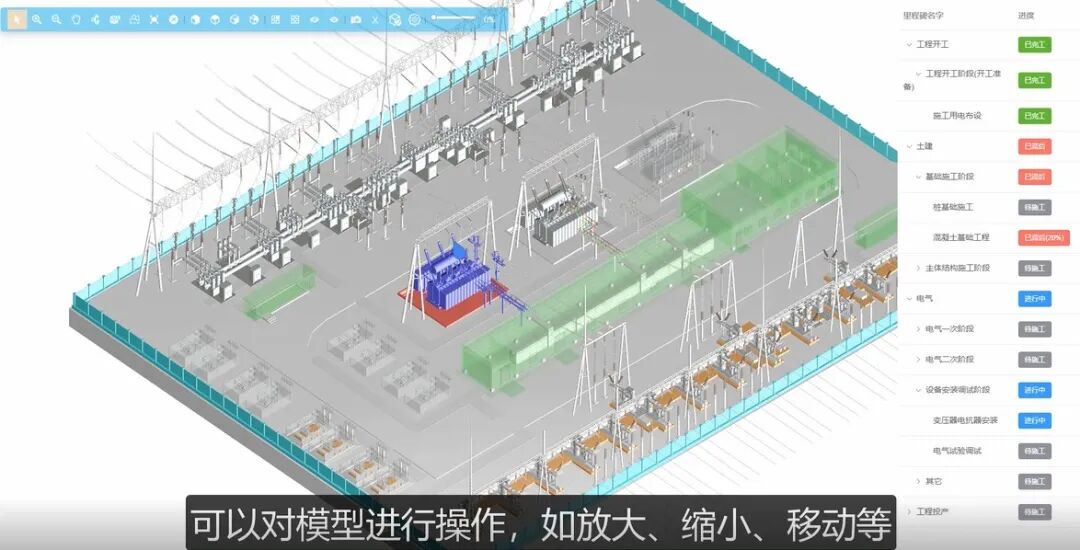

针对工程中存在的复杂工序，通过建立轻量化的变电站的BIM模型，从变电站施工进度作业系统中获取待作业的工作票，根据工作票信息中包括的变电站BIM模型中找出施工的部位、待作业流程、相应的施工交底以及待作业区域，下发所属作业指令至对应的终端，以指引作业人员前往待作业的设备区域进行施工。

华创汇翔基于数字孪生理念，依托BIM技术建立变电站工程信息模型，为线路内各变电站搭建了一个基于BIM的变电站工程建设管理平台—工程现场进度三维决策及展示系统，使变电站工程建设从开始施工就通过数字孪生模型建立数据之间的关联关系，随着施工过程推进，实时增减施工数据，依托BIM模型，实现施工过程可视化和数据透明化。平台能实现项目参与方数据共享，使工程的质量、安全、成本及进度管理更高效、决策更科学，提高项目建设过程中的管理水平。
