隧道精细化设计

图片来源网络，侵权联系删除

隧道精细化设计不仅是推动项目实现精细化管理的关键路径，同时也是实现构件信息化管理的重要手段。随着BIM技术的不断发展，其在推动构件向精细化方向迈进发挥了积极作用。同时，精细化设计也为BIM技术的信息高效共享与可视化精准表达提供了坚实基础。

盾构管片正向设计软件探索构件精细化设计，从建模准备（交互式设计界面）、模型参数设置（涵盖几何尺寸、止水缝构造、螺栓孔布局及配筋）、到二维图纸的出图，全面贯通盾构管片精细化正向设计流程。

异于传统的盾构管片建模与出图

通用楔形环因其设计、生产和安装的便捷性，成为目前绝大多数项目的首选方案。本篇幅将详细介绍针对通用楔形环的参数化建模与出图功能，显著提高设计人员的建模与出图效率，同时确保设计的准确性和灵活性。

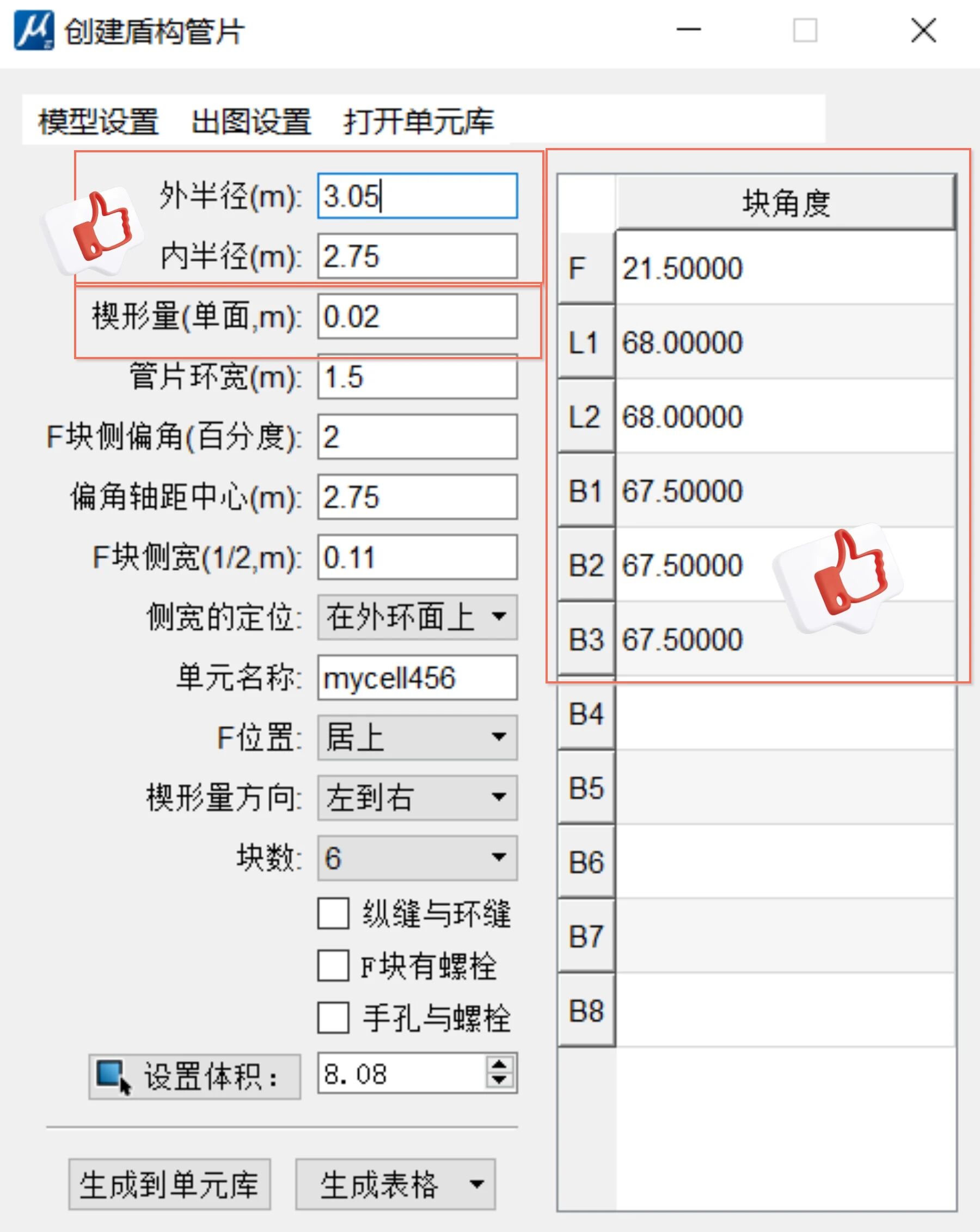

盾构管片参数化创建如下

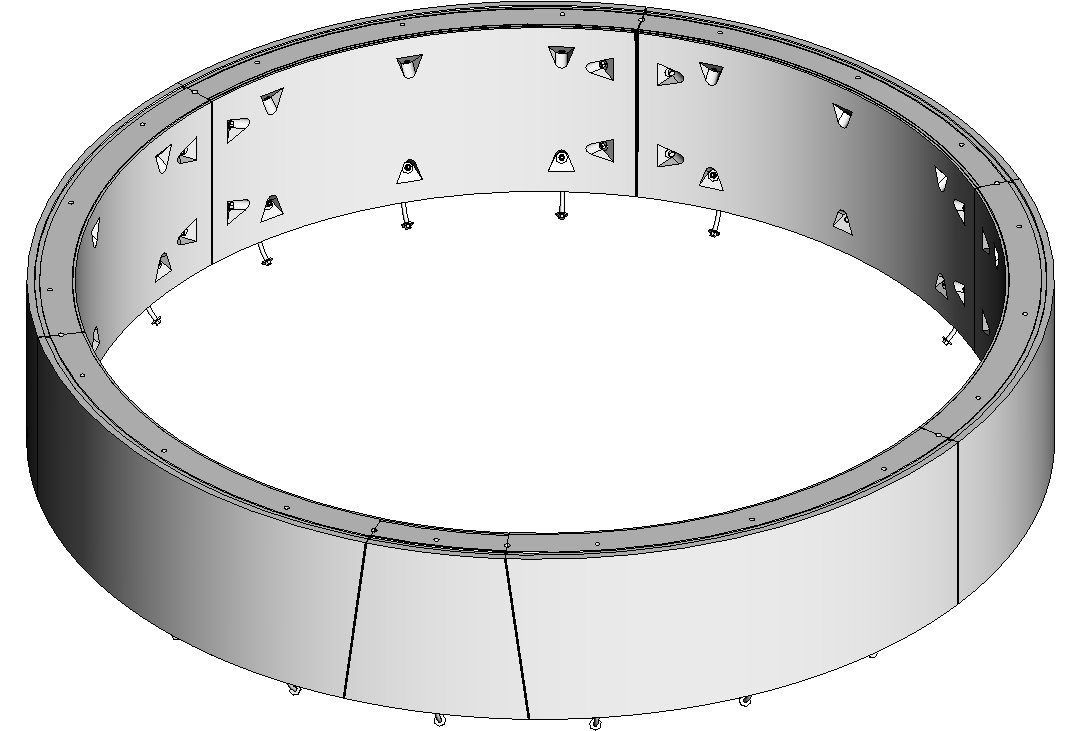

完成以上关键参数的设置后，即可绘制出管片环的三维模型。

盾构管片自动出图成果如下

通过参数化出图功能，设计人员可以快速、准确地完成盾构管片的设计与出图工作，显著提高设计效率和质量，同时降低设计成本。通过参数化出图功能，设计人员可以快速、准确地完成盾构管片的设计与出图工作，显著提高设计效率和质量，同时降低设计成本。

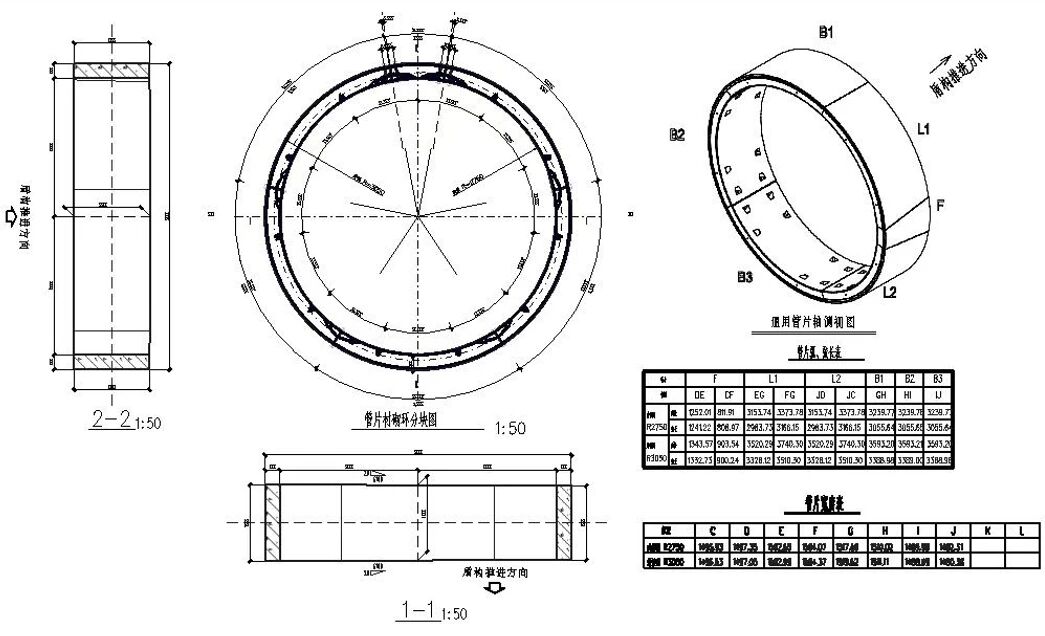

衬砌圆环图

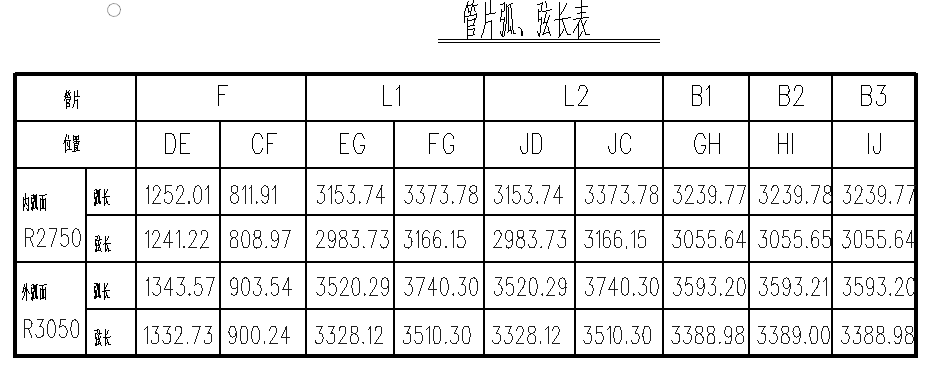

工具自动提取管片的弧长及弦长表，管片宽度表，以及衬砌圆环图

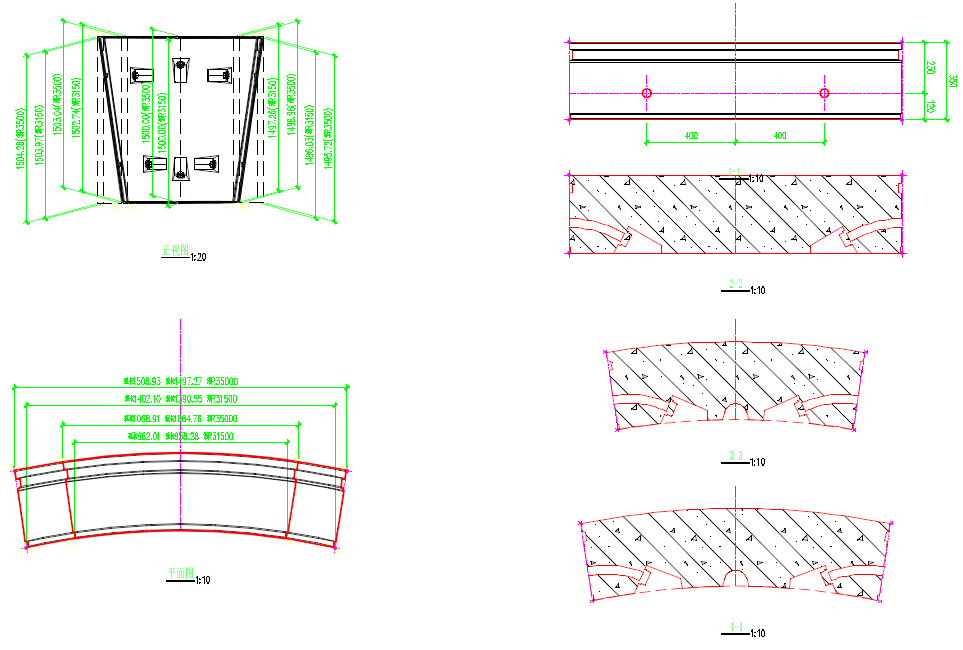

封顶块结构图

工具自动提取结构轮廓和尺寸标注，无需人为二次标注

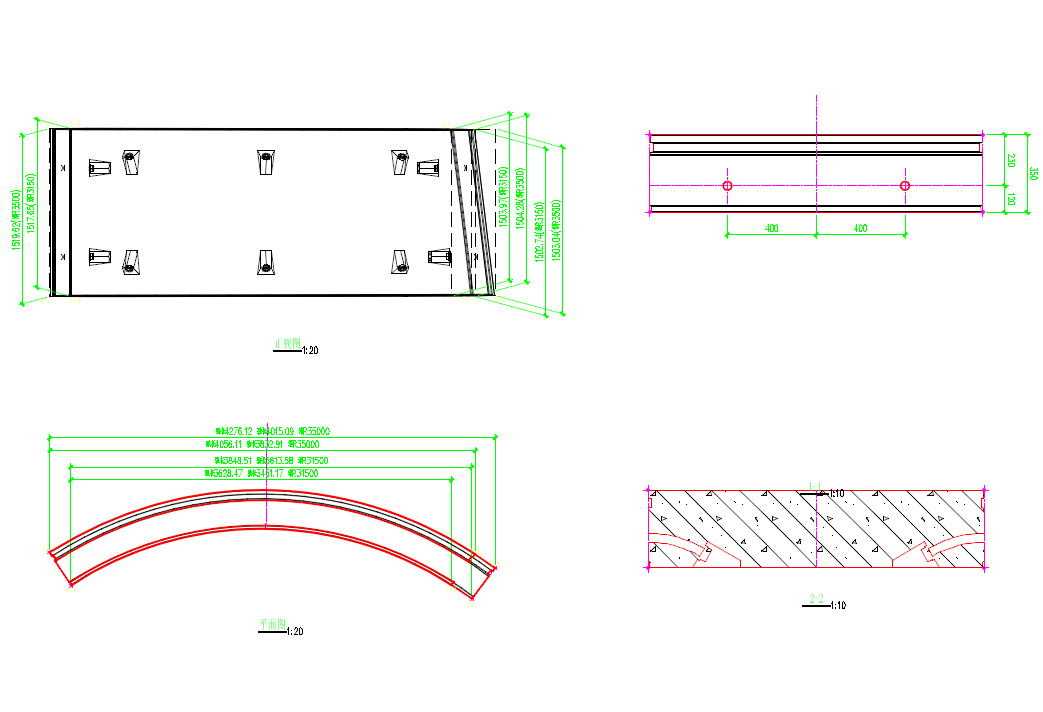

标准块和连接块结构图

工具自动提取结构轮廓和尺寸标注，无需人为二次标注

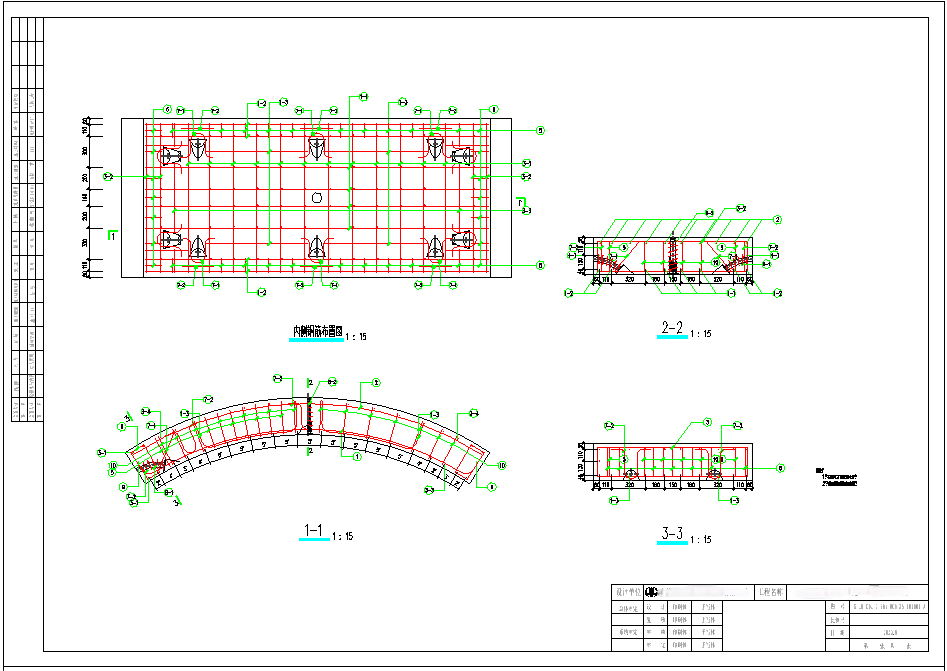

配筋图

工具通过提取盾构管片结构参数化单元获取结构信息，分别配置环向钢筋、纵向钢筋、特殊部位加强筋、拉结筋参数完成盾牌管片钢筋配置和钢筋模型及图纸的自动输出。

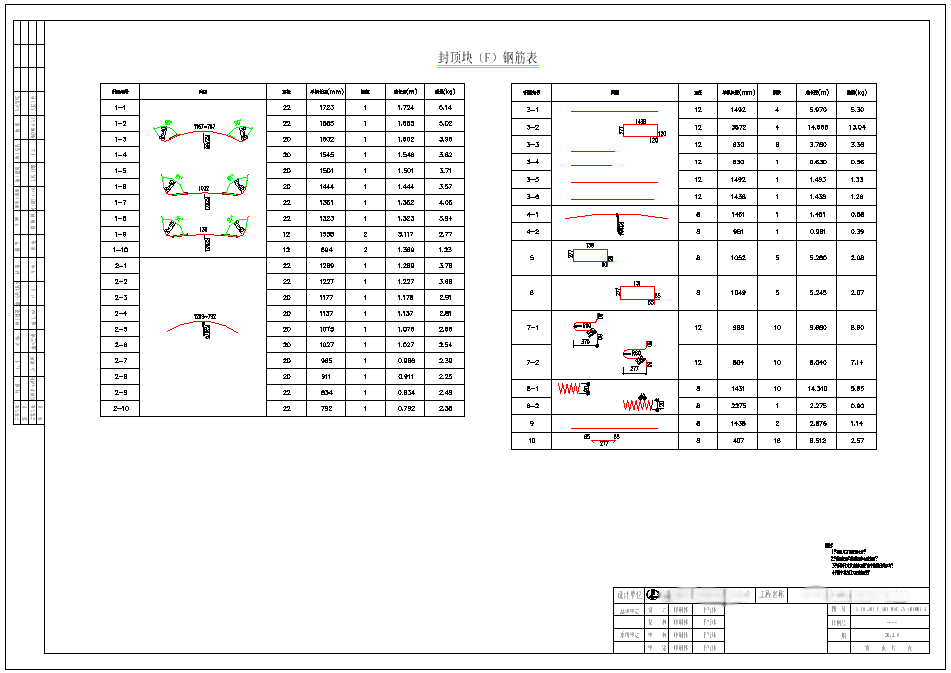

钢筋表

通过BIM技术，不仅可以实现管片精细化设计，还可以在施工过程中，利用设计模型和施工测量数据相结合，指导盾构机的掘进姿态,出现偏离时可快速调整盾构机掘进参数，以确保盾构隧道按照设计线路掘进，确保施工质量。
