本期我们为大家分享的是“岩土工程数字化解决方案中三维地质设计系统的内容——“地形面的生成及等高线标注”功能分享。

三维地质设计系统

勘查数据三维展示分析+地质剖面分析+自动生成地质界面&地质分界面模型修改+体视化模型与属性。

在地形分析与空间建模领域，精准的数据处理和高效的功能集成至关重要。本系统集成设计了包含地形面、等高线、等高点等多维度数据，为用户提供了一站式的地形分析与建模解决方案。同时，系统开发的等深线、等高线、等厚线功能，不仅大幅提升了地形模型的空间分析能力，还为地质勘探、工程设计、环境评估等领域提供了更精准的数据支持。无论是复杂地形的可视化呈现，还是高精度的空间计算，本系统都能帮助用户高效完成任务。

地形面相关功能如下：

形成地形面、指定地形面、生成等高线工具的设计极大的增强等高线、地形面、等高点等元素相互转换生成的便捷性。

视频操作如下：

一、形成地形面

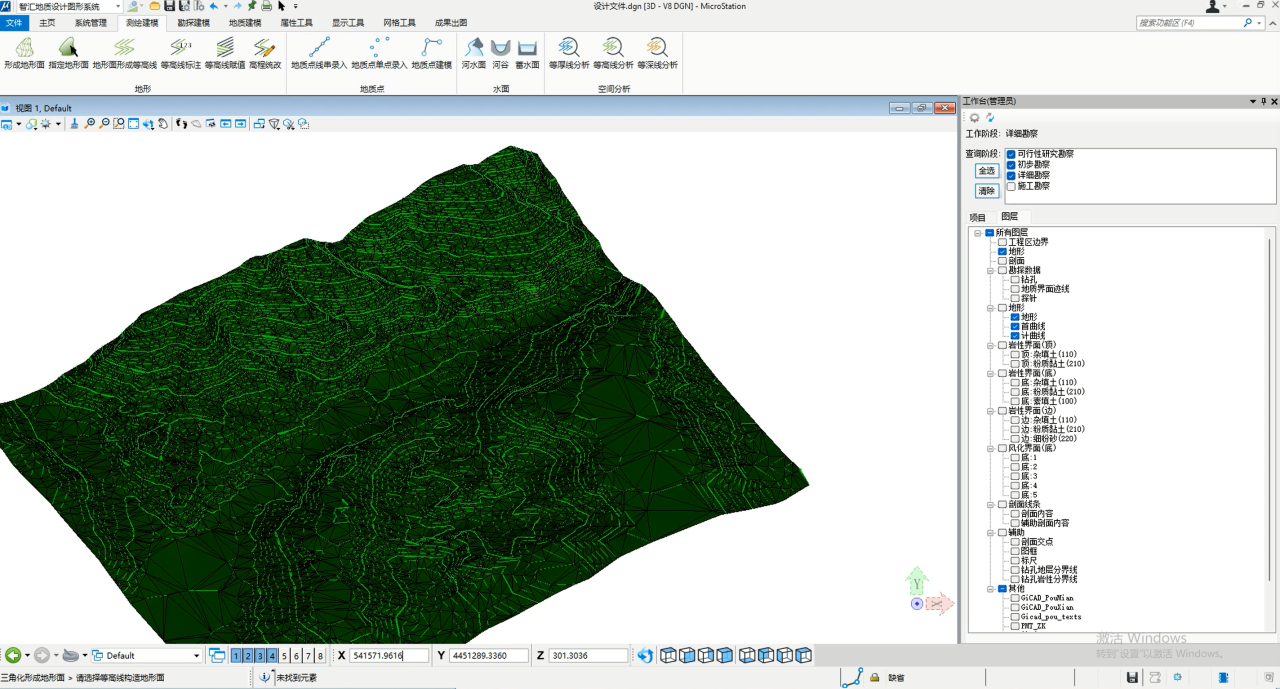

通过参考工具导入已有的等高线元素，点击“形成地形面”工具并框选等高线元素，生成地形面模型。

二、指定地形面

将已有的地膜元素一键指定成为“地形面”

三、地形面形成等高线

选择“地形面生成等高线”工具，在窗口中填写生成的等高线参数，然后选中需要生成等高线的地形面，对应等高线就生成了。

四、等高线赋值

通过参考等工具打开我们的目标线条模型，点击“等高线赋值”工具，选需要赋值的等高线元素，并在窗口中填写需求参数，对应参数的等高线就自动生成了（能够将目标线条元素按照填入的高程逻辑批量生成等高线组）。

五、等高线标注

能够快速的在三维空间中对选中的等高线进行高程标注：点击“等高线标注”工具，在弹窗中输入生成文字的参数，并点击等高线起末位置，等高线标注完成。

六、高程统改

快速将目标元素调整到设计高程：点击“高程统改”工具，选择需要调整高程的元素，并在窗口中写入目标高程，目标元素完成高程统改。

七、高程统改

等厚线、等深线工具可以快速计算生成两mesh面间的距离，并生成对应线型及厚度，深度，高程标注。
